製 品

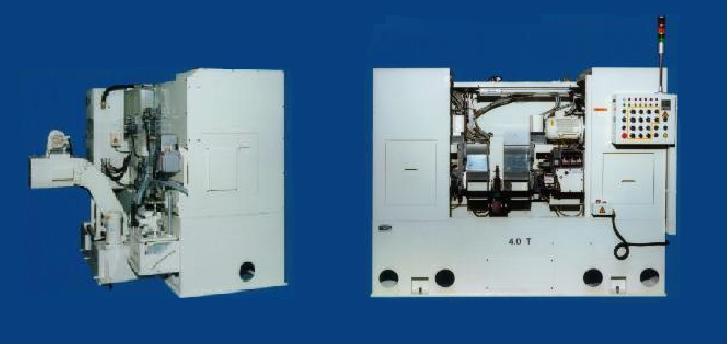

標準型 機械仕様
SS型
| 機種 |
400ＳＳ |
600ＳＳ |
1000ＳＳ |
1500ＳＳ |
| 加工長（mm） |
70-400 |
100-600 |
100-1000 |
100-1500 |
| 加工径(mm） |
16-80 |
16-80 |
16-80 |
16-80 |
| 機械重量（Ｔｏｎ） |
3.0 |
3.5 |
4.0 |
5.0 |
機械寸法(mm)
幅×奥行×高さ |
1500×1400×1700 |
2000×1800×1700 |
2300×1800×1700 |
3200×1800×1900 |
ＭＭ型
| 機種 |
500MM |
1000MM |
1500MM |
2000MM |
| 加工長（mm） |
100-500 |
100-1000 |
150-1500 |
150-2000 |
| 加工径（mm） |
16-130 |
16-130 |
16-130 |
16-130 |
| 機械重量（Ｔｏｎ） |
4.0 |
4.5 |
5.5 |
6.0 |
機械寸法(mm)
幅×奥行×高さ |
2000×1800×2000 |
2300×1800×2000 |
3200×1800×2000 |
3700×1800×2000 |
| 機種 |
2500MM |
3000MM |
|
|
| 加工長（mm） |
200-2500 |
200-3000 |
|
|
| 加工径（mm） |
16-130 |
16-130 |
|
|
| 機械重量（Ｔｏｎ） |
9.0 |
10.0 |
|
|
機械寸法(mm)
幅×奥行×高さ |
4700×2000×2200 |
5200×2000×2200 |
|
|
LL型
| 機種 |
500LL |
1000LL |
1500LL |
2000LL |
| 加工長（mm） |
200-500 |
200-1000 |
200-1500 |
200-2000 |
| 加工径（mm） |
50-200 |
50-200 |
50-200 |
50-200 |
| 機械重量（Ｔｏｎ） |
4.5 |
5.0 |
6.0 |
6.5 |
機械寸法(mm)
幅×奥行×高さ |
2300×1800×2200 |
2600×1800×2200 |
3200×1800×2200 |
3700×1800×2200 |
| 機種 |
2500LL |
3000LL |
|
|
| 加工長（mm） |
200-2500 |
200-3000 |
|
|
| 加工径（mm） |
50-200 |
50-200 |
|
|
| 機械重量（Ｔｏｎ） |
9.5 |
10.5 |
|
|
機械寸法(mm)
幅×奥行×高さ |
4700×2000×2400 |
5200×2000×2400 |
|
|
Ｐ型 (フェーシングタイプ)
| 機種 |
300P |
600P |
1000P |
1500P |
| 加工長（mm） |
100-300 |
100-600 |
200-1000 |
200-1500 |
| 加工径（mm） |
15-40 |
15-40 |
15-40 |
15-40 |
| 機械重量（Ｔｏｎ） |
4.5 |
5.0 |
6.0 |
6.5 |
機械寸法(mm)
幅×奥行×高さ |
2300×1800×2000 |
2600×1800×2000 |
3200×1800×2000 |
3700×1800×2000 |
段取り容易化システム
●簡易定寸出し自動化システム
ＮＣ装置の約半額で装備出来、デジスイッチにより定寸支持を行い 自動的に定寸出し作業をおこないます。

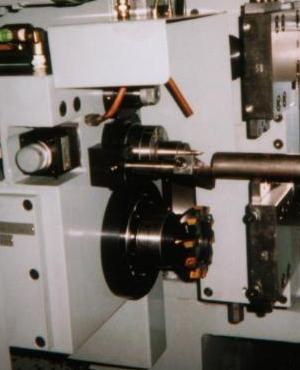

●フライス切削工程合理化システム
加工材料のクランプ径を検出し、端面フライス切削の運動（早送り-＞切削送り-＞早送り）を検出した径に応じて自動的に制御するシステムです。 クランプ径と切削径が異なる場合は、ワンタッチ補正が出来るようになっています。
●ワーク出し入れ装置
ロボットまたは、ガントリー型ローダー ノコ盤との接続が安価で容易に行うことができます。
●ＮＣ装置取り付け
１軸 ２軸 ４軸 ＮＣの装備した機種も製作しております。
その他オプション
１ チップコンベア
２ ＳＳ型デジタル定寸目盛デジカラー
３ 自動扉
４ センタードリル折れ検出機
５ 基準面エアーブロー
６ ＮＣ装置取り付け
７ 日特簡易位置決め装置
８ 材料出入装置
９ 機内照明
１０ センターリングプリセットゲージ
１１ センタードリルブッシュ
１２ フライスカッター
１３ Ｃ面とりツール
１４ 外径すて削りツール
１５ モーターによる軸頭自動送り装置（１５００,２０００ 長尺加工機）
日本特殊工業株式会社
静岡県浜名郡新居町新居３３８０−１６８
ＴＥＬ 053-594-0697
ＦＡＸ 053-594-6882
|
